一、分析与说明

图形简单，绘制方法也多，重点是思路和技巧。

二、详细绘制步骤

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个半径为50个单位的青色圆A，设青色圆A的下面象限点为点B。

2.2、按键盘上的“F10”键，打开“极轴追踪”，如果之前打开了“正交”，此时会强制关闭“正交”，直接回车，再次启用“圆”命令，接着输入“TT”后回车，启用“临时追踪”。

2.3、将光标移到青色圆A的下面象限点B上悬停一下，此时不要单击拾取象限点B。

2.4、向上缓慢移动光标，当引出一条经过象限点B的绿色竖直追踪路径时，输入“60”后回车。

2.5、这样就指定出了临时追踪点C。

2.6、接着向临时追踪点C的右边移动光标，引出一条经过临时追踪点C的绿色水平追踪路径。

2.7、继续沿着绿色水平追踪路径向右移动光标，当到达青色圆A上时会出现一个“绿色交叉标识”，此时单击拾取该交点D作为圆心。

2.8、输入圆的半径值“75”后回车。

2.9、这样就通过“极轴追踪”和“临时追踪点”绘制出了一个半径为75个单位的黄色圆D，圆心D与象限点B的竖直距离为60个单位。

2.10、命令行输入“L”后回车，启用“直线”命令。

2.11、输入“TT”后回车，启用“临时追踪”。

2.12、将光标移到青色圆A的下面象限点B上悬停一下，此时不要单击拾取象限点B。

2.13、向上缓慢移动光标，当引出一条经过象限点B的绿色竖直追踪路径时，输入“20”后回车。

2.14、这样就指定出了临时追踪点E。

2.15、接着向临时追踪点E的右边移动光标，引出一条经过临时追踪点E的绿色水平追踪路径。

2.16、继续沿着绿色水平追踪路径向右移动光标，当到达黄色圆D上时会出现一个“绿色交叉标识”，此时单击拾取该交点F作为直线的第一个点。

2.17、竖直向下移动光标，输入“20”后回车，指定出直线的下一点G。

2.18、捕捉青色圆A的下面象限点B指定出直线的下一点。

2.19、回车退出“直线”命令。

这样就通过“极轴追踪”和“临时追踪点”绘制出了白色竖直线段FG=20，白色水平线段GB。

2.20、直接回车，再次启用“直线”命令，捕捉圆心D、点F绘制白色线段DF。

由绘制过程可知，白色线段DF为黄色圆D的半径，所以DF=75。

2.21、命令行输入“E”后回车，启用“删除”命令，将黄色圆D删除掉，完成后如下图。

2.22、命令行输入“TR”后回车，启用“修剪”命令，选择白色线段DF、白色水平线段BG作为修剪边界后回车，对青色圆A进行修剪，完成后如下图。

至此，整幅图绘制完毕。

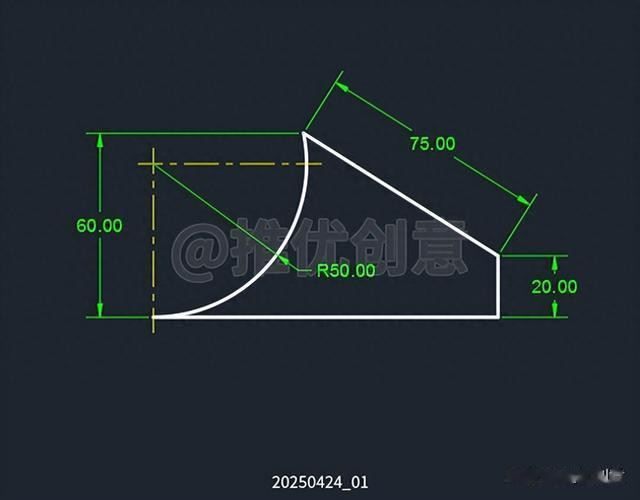

2.23、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

三、小结

3.1、使用“极轴追踪”和“临时追踪”定位可以简化绘图过程，提高绘图效率。

3.2、利用圆确定关键点的位置是常用绘图技巧。
